精密二合一 （薄板型）
- 发布日期：2022-08-08 16:06:58

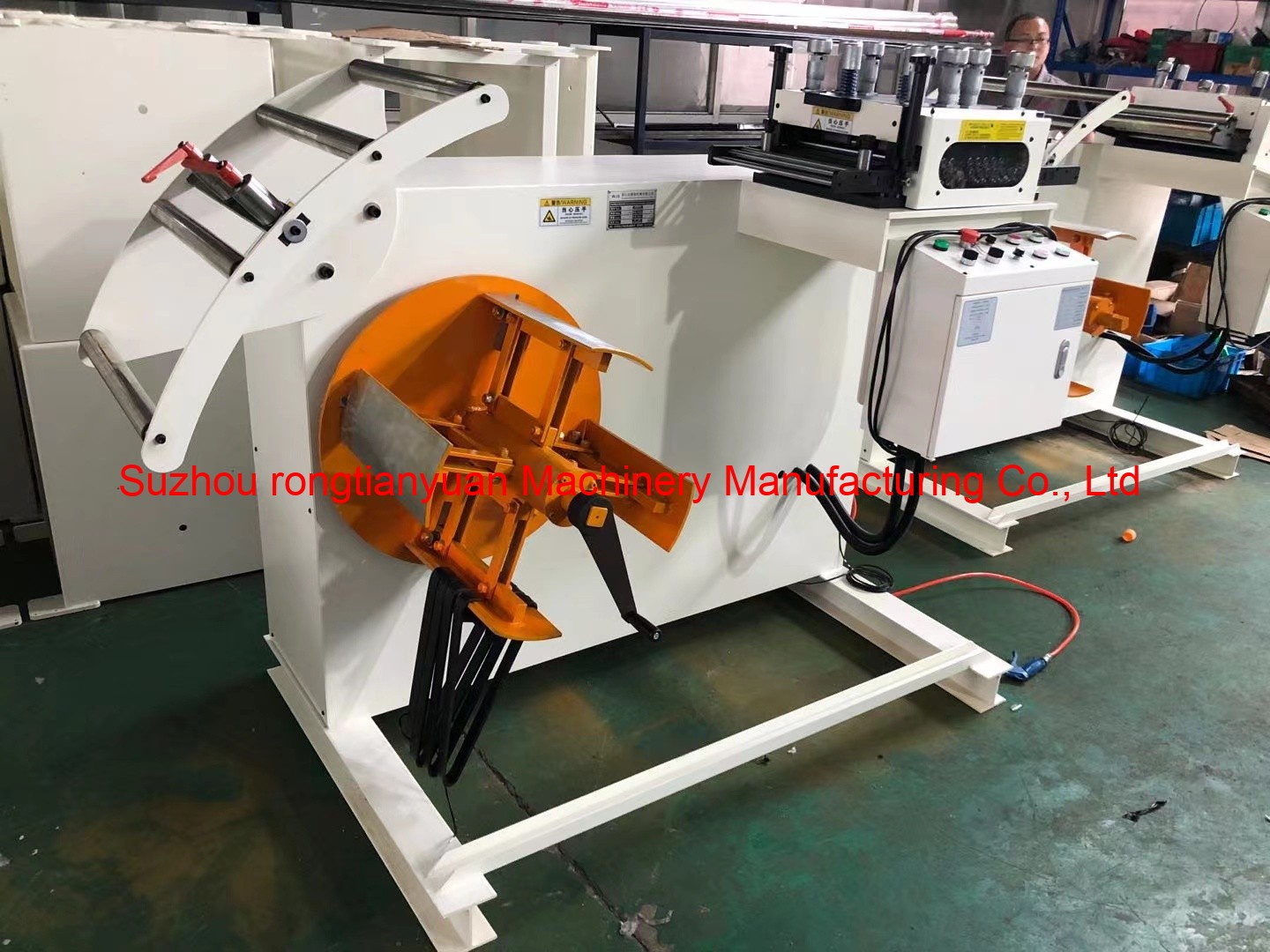

精密二合一 （薄板型） 介绍
精密二合一 （薄板型） 特点
1、将材料架与精密薄板精密整平机优化组合在一起，适用于0.3～1.5mm之间薄板的不锈钢板、铜板、铝板等表面及精度要求较高的产品整平。
2、上滚轮座可掀式45度设计，方便滚轮的清洁保养，完全避免了薄板材料的刮伤。
3、整平滚轮采用独立式传动，上9/下9结构，上整平组装一辅助滚轮，可依需求调整材料弯曲方向，全驱动矫正设计，以提高板材表面平坦度，适合于高精度高要求加工之需求。
4、滚筒调节采用独创的刻划式调整方式代替传统百分表式调节方式，无需额外校正，调试更加简便、准确，使用寿命更长。
5、整平轮采用轴承钢(SUJ2)，经热处理HRC60°表面镀硬铬再研磨硬度高、耐磨性高、寿命长。
6、本机采用双变频器控制，可减少料面因启动而造成材料表面刮伤，降低损坏率。
7、对于长尺寸材料之剪料生产线亦可使用。
8、润滑系统的添加使机器使用寿命增加，送料机可根据客户需要对料架载重、矫正参数进行修改，进行定做，并可根据需要配制动力或无动力压料臂、油压扩张等。
精密二合一 （薄板型） 参数
| 型 号 | GJK-200 | GJK-300 | GJK-400 | GJK-500 |
| 料 宽[mm] | 200 | 300 | 400 | 500 |
| 料 厚[mm] | 0.3 ～ 1.5 | |||
| 最大料重[kg] | 500 | 800 | 1200 | 1500 |
| 卷料内径[mm] | ￠450 ～ 530 | |||
| 卷料外径[mm] | ￠1000 | ￠1200 | ￠1200 | ￠1200 |
| 整平滚轮[mm] | ￠32×18支(上9下9) | |||
| 料架马达[hp] | 1 | 1 | 2 | 3 |
| 整平马达[hp] | 1 | 1 | 2 | 2 |
| 调整方式 | 四点独立式 | |||
| 整平速度[m/min] | 0 ～ 16 | |||
| 料架扩张方式 | 手动式/油压式 | |||
| 感应方式 | 感应架式/光电式 | |||
| 电源电压 | AC 380V | |||
精密二合一 （薄板型） 产品详情
1、本机采用下入料的整平方式，适用于0.3-2.0mm厚的金属卷料开卷整平，集材料架、整平机两项功能为一体，降低精密材料矫直过程中的过渡环节，能大限度地发挥机器的使用性能。
2、材料架及整平机头用立式电箱分开控制，并各自使用变频器，使各处动作平稳，更有效的保护机器，使其在运动过程中不会受各种外力而产生变形扭曲。
3、料架变频调速：光电出料，以免材料触碰产生火花，避免材料表面损伤。
4、整平为上下同步传动，避免表面刮伤和压伤。
5、整平出料光电控制，保证足够的待料区与送料完全匹配，达到自动化生产。
6、润滑系统的添加使机器使用寿命增加，可根据客户需要对料架载重，整平参数进行修改，进行定做，并可根据需要配制动力或无动力压料臂，油压扩张等。
在汽车行业中、厚板冲压领域，客户往往既需要开平剪切落料得到有用的片材板料，又需要冲床自动化冲压生产得到有用的冲压成品，而购置2条线，则不仅投资大、厂房用地广，而且需要更多的人力、物力的资金投入，显示不是有效可靠的解决办法。
而做为专业冲床自动化设备生产商的机械为客户设计了一种有效可靠的开平剪切落料与冲压两用型自动化生产线，只需购置加装了液压剪刀的中、厚板三合一送料机配合大吨位冲床使用，就即可满足片材板料开平剪切落料的用途，又可满足冲床自动化冲压得到有用的冲压成品。
开平剪切落料与冲压两用型自动化生产线所使用的加装了液压剪刀三合一送料机性能说明：
-
